产品简介

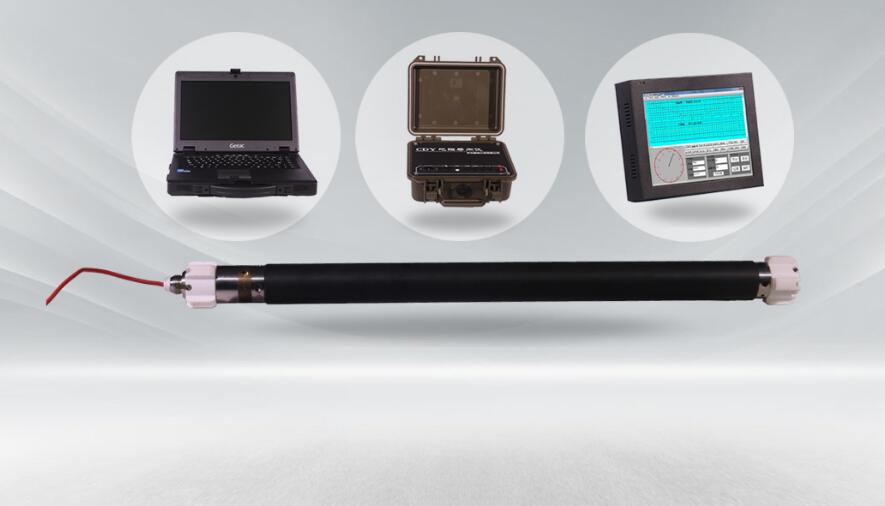

一、CDY有线地磁导向仪

    CDY有线地磁导向仪利用地球的重力磁场和地磁场实现导向钻进、在长距离、大深度以及复杂地况地貌穿越工程的导向钻进中得到广泛应用。

为了保证CDY有线地磁导向仪测量准确可靠,随钻导向传感器采用航天固态惯性导航技术,电路全部采用军品级、低功耗元器件、依次来增强仪器的环境实用性和降低仪器的总功耗。

    CDY有线地磁导向仪的随钻导向传感器向地面发送带有俯仰角、磁方位角、钻具工具等工程信息,地面面板接收信号,进行解码传输给计算机,实时显示导向钻头位置、深度、俯仰角、磁方位角和钻具工具面角等工程信息,确保了钻孔轨迹与设计轨迹的一致,CDY有线地磁导向仪可以选配无线定位系统

CDY有线地磁导向技术指标如下

导向精度(靶心距): ≤1米          俯仰角测量范围:-45º~+45º

俯仰角测量精度:     ≤±0.1º        磁方位角测量范围:    0º~360º

磁方位角测量精度:  ≤±0.5º        (俯仰角-45º~+45º)

钻具面角测量范围:   0º~360º    (俯仰角-45º~+45º)

钻具面角测量精度:  ≤±0.5º        (俯仰角-45º~+45º)

随钻传感器供电:      36VDC        导向传感器外径:      Φ48mm

导向传感器长度:     760mm        导向传感器质量:      2.5kg

地面接口面板

输入电压:       220VAC               输出电压:       36VDC

输入接口信号:   ASK                  输出接口:       USB

     司钻显示器

供电电压:220VAC     输入接口:VGA/FMDI        人工定位深度30米

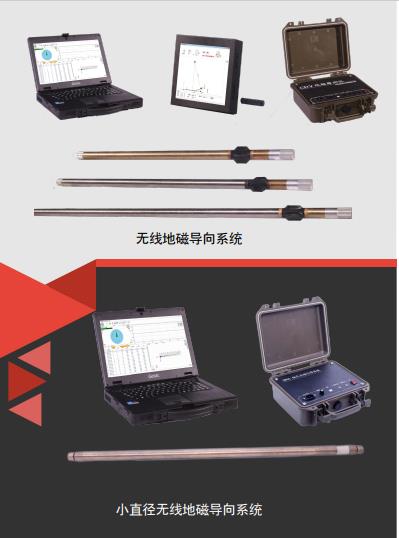

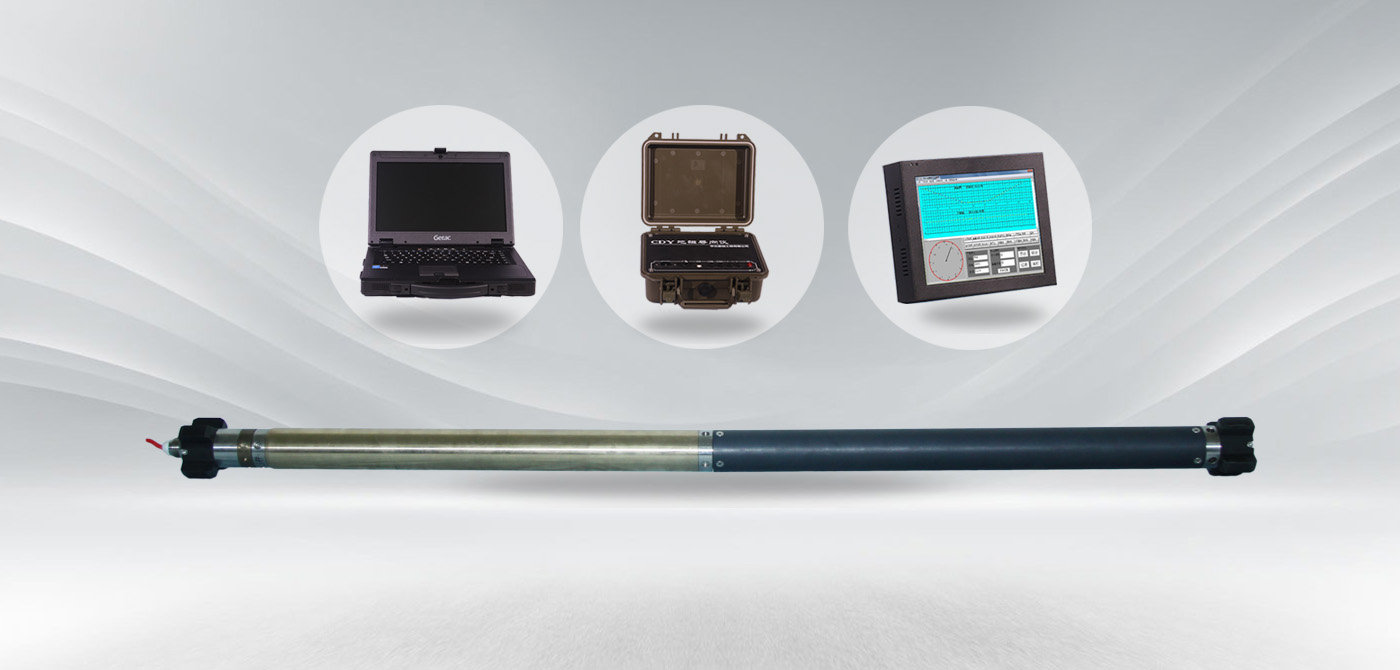

二、CDY无线传输地磁导向系统

    CDY无线传输地磁导向系统作为一种新型的测量设备其通信部分采用新的无线电磁通信技术,导向部分仍然采用我公司成熟的地磁导向技术,系统增加了人工磁场定位、引导功能。系统具有工作持续时间长、传输距离深、轨迹控制精准、出口位置保障性高等有点,是未来大深度、长位移轨迹控制施工中的必然发展趋势。是施工提速增效的利器,是减少人力物力成本的有效渠道。无线传输地磁导向系统通过地面布置的人工磁场发射直流磁场,孔内探棒检测磁场数据并采集,同时采集计算探棒所处钻具的俯仰角、靶方位角、工具面角、等工程数据,将所有数据打包后进行编码、驱动、依电磁脉冲的无线方式传输至入口处的地面接收设备,在数据终端进行综合处理后,给出钻头的物理位置和轨迹控制方案。

CDY无线地磁传输导向系统指标如下

导向精度(靶心距): ≤1米          俯仰角测量范围:-45º~+45º

俯仰角测量精度:     ≤±0.1º        磁方位角测量范围:    0º~360º

磁方位角测量精度:  ≤±0.5º        (俯仰角-45º~+45º)

钻具面角测量范围:   0º~360º    (俯仰角-45º~+45º)

钻具面角测量精度:  ≤±0.5º        (俯仰角-45º~+45º)

随钻传感器供电:36VDC             总质量: 5kg

电池单元、测量单元、发射单元外径:48Φmm

地面接口面板

输入电压:       220VAC               输出电压:       36VDC

输入接口信号:   ASK                  输出接口:       USB

     司钻显示器

供电电压:220VAC   输入接口:VGA/FMDI/HDMI    人工磁场测量深度100米
